Le treillis soudé s’impose comme un matériau incontournable sur les chantiers de construction, qu’il s’agisse d’une simple dalle de terrasse ou d’un plancher industriel soumis à de fortes charges. Pourtant, face à la diversité des formats, des mailles et des diamètres de fils disponibles sur le marché, le choix du bon panneau n’a rien d’anodin. Une erreur de dimensionnement peut compromettre la solidité d’un ouvrage et engendrer des coûts de réparation considérables. Comprendre les caractéristiques techniques de ce matériau, ses normes de fabrication et ses conditions de pose est donc essentiel pour tout professionnel du bâtiment comme pour le particulier averti qui souhaite mener son projet avec rigueur.
Table des matières
Introduction au treillis soudé : définition et utilités
Qu’est-ce qu’un treillis soudé ?
Le treillis soudé est un panneau de renforcement métallique constitué de fils d’acier disposés en quadrillage et assemblés par soudure électrique à chaque croisement. Cette technique de fabrication lui confère une rigidité remarquable et une grande homogénéité dans la distribution des charges. Contrairement aux armatures traditionnelles posées manuellement sur le chantier, le treillis soudé arrive en panneaux prêts à l’emploi, ce qui simplifie considérablement la mise en œuvre.
À quoi sert le treillis soudé ?
Son rôle principal est d’armer le béton, c’est-à-dire de lui apporter une résistance à la traction que le béton seul ne possède pas. Sans armature, une dalle en béton peut se fissurer sous l’effet des variations thermiques, des charges ou des tassements différentiels du sol. Le treillis soudé vient compenser cette faiblesse intrinsèque du matériau. Ses applications sont nombreuses :
- Dalles de sol intérieures et extérieures (garage, terrasse, cave)
- Chapes armées dans les logements collectifs ou individuels
- Planchers en béton dans les bâtiments industriels
- Murs de soutènement et voiles en béton armé
- Fondations superficielles de faible épaisseur
Un matériau normalisé et fiable
La production du treillis soudé est encadrée par des normes strictes, notamment la NF A 35-080-2 pour les treillis de structure et la NF A 35-024-2 pour les produits fabriqués à partir d’aciers spécifiques. Ces normes garantissent des caractéristiques mécaniques précises, une qualité de soudure constante et une traçabilité du matériau. Pour tout maître d’ouvrage ou bureau d’études, s’appuyer sur des panneaux conformes à ces référentiels est une exigence non négociable.
Une fois cerné ce qu’est le treillis soudé et à quoi il sert, il convient d’examiner de plus près les différentes dimensions et types disponibles sur le marché pour identifier celui qui correspond à chaque situation.

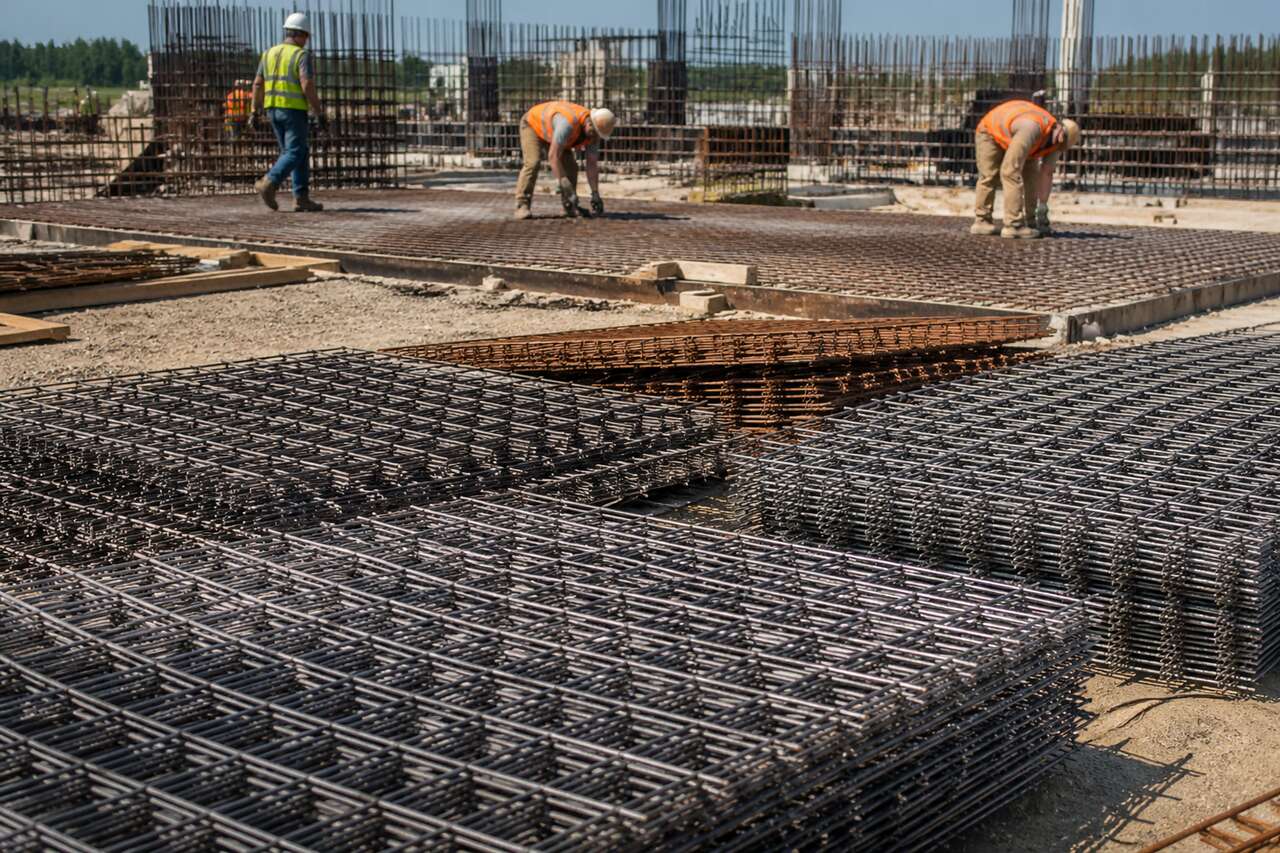

Différentes dimensions et types de treillis soudés
Les formats de panneaux standards
Les panneaux de treillis soudé sont commercialisés selon des dimensions standardisées qui facilitent la planification des commandes et la pose sur chantier. Les deux formats les plus répandus sont :
- 2 m x 1 m : format compact, idéal pour les petits chantiers et les espaces contraints
- 2,4 m x 1,2 m : format intermédiaire, très utilisé en construction résidentielle
Des formats plus grands existent également pour les chantiers industriels, pouvant atteindre 6 m x 2,4 m, mais leur manipulation nécessite un équipement adapté.
Les dimensions de maille : un critère déterminant
La maille désigne l’espacement entre deux fils parallèles du treillis. Elle conditionne directement la résistance du panneau et son adaptation à l’usage visé. Les mailles courantes vont de 50 x 50 mm à 150 x 150 mm.
| Dimension de maille | Usage recommandé | Résistance |
|---|---|---|
| 50 x 50 mm | Chapes légères, dallages fins | Moyenne |
| 100 x 100 mm | Dalles résidentielles standard | Bonne |
| 150 x 150 mm | Structures légères, clôtures | Limitée |
Le diamètre des fils : rigidité et section d’acier
Le diamètre des fils constitue le second paramètre fondamental. Plus le fil est épais, plus la section d’acier par mètre carré est importante, et donc plus le treillis offre une résistance élevée. Les diamètres courants varient entre 4 mm et 8 mm. Un treillis à fils de 6 mm sera nettement plus rigide et lourd qu’un treillis à fils de 4 mm, ce qui influe aussi sur la facilité de manutention sur le chantier.
-
SelfTek Grillage Anti-Rongeurs - Rouleau de Grillage en Acier Inoxydable Soudé avec Gants et Pince, Treillis Métallique Antirouille de Prévention pour Souris, Maison, Jardin, 4 M X 300 MM【Antirouille et durable】 : Fabriqué en acier inoxydable de haute qualité, notre treillis métallique a d'excellentes performances antirouille par rapport au fil de fer galvanisé traditionnel. Il résiste aux environnements humides, à la corrosion acide et alcaline et à l'oxydation à haute température, garantissant une durabilité durable dans les environnements intérieurs et extérieurs. 【Dimensions】 : La taille du rouleau est de 4 mètres x 300 mm, la taille des mailles est de 6 mm x 6 mm et le diamètre du fil est de 0,5 mm, offrant une couverture suffisante et une protection solide, idéale pour une utilisation dans une variété d'applications telles que les fenêtres, les évents et les enclos pour animaux. 【Structure soudée solide】: Le treillis métallique adopte des processus de tissage et de soudage à la machine pour garantir une taille de maillage uniforme, une surface lisse et une structure serrée et stable. Il bloque efficacement les rongeurs, les insectes et autres petits parasites, assurant ainsi la sécurité de votre maison et de votre jardin. 【Facile à couper et à installer】: Le treillis métallique peut être facilement coupé et plié avec les outils inclus, et vous pouvez le façonner selon vos besoins spécifiques. Qu'il s'agisse d'un projet de bricolage ou d'un usage professionnel, il peut être facilement ajusté et installé pour obtenir l'effet souhaité. 【Multifonctionnel et polyvalent】: Ce treillis métallique a un large éventail d'utilisations et convient à la prévention des rongeurs, à la protection des bouches d'aération de cuisine, aux protections de cheminée, aux clôtures de jardin, aux cages d'animaux et à d'autres scénarios pour répondre à un large éventail de besoins domestiques et extérieurs. -
GAH-Alberts Treillis soudé, longueur 5 m, vert, 614539Matériau : acier galvanisé - Surface : revêtement en plastique vert Dimensions : longueur 5 m – hauteur 1000 mm – maillage 19 x 19 mm – diamètre du fil 1 mm Grillage de soudure de qualité éprouvée de Alberts - Soluteur de problèmes de qualité supérieure qui aident chaque fois que cela doit être parfait. Alberts offre non seulement des clôtures pratiques et décoratives. Nous proposons également des grilles de fenêtre attrayantes et sûres ainsi qu'une vaste gamme de profilés, tôles et angles de qualité supérieure. -
GAH-Alberts Treillis soudé, longueur 5 m, vert, 614515Matériau : acier galvanisé, surface : plastifiée verte, Dimensions : longueur 5 m, hauteur 1000 mm, largeur des mailles 12,7 x 12,7 mm, fil 1 mm, Treillis de soudure de haute qualité et de qualité éprouvée d'Alberts, résolvant les problèmes en qualité supérieure, qui aide à chaque fois qu'il doit être parfait. 20232. 023Alberts ne propose pas seulement des clôtures pratiques et décoratives. Nous proposons également des grilles de fenêtre attrayantes et sûres, ainsi qu'une vaste gamme de profilés, de tôles et d'angles de haute qualité.
La connaissance des formats et des caractéristiques générales pose les bases du choix, mais certains types de treillis méritent une attention particulière, à commencer par le ST25, référence incontournable pour les dalles béton.

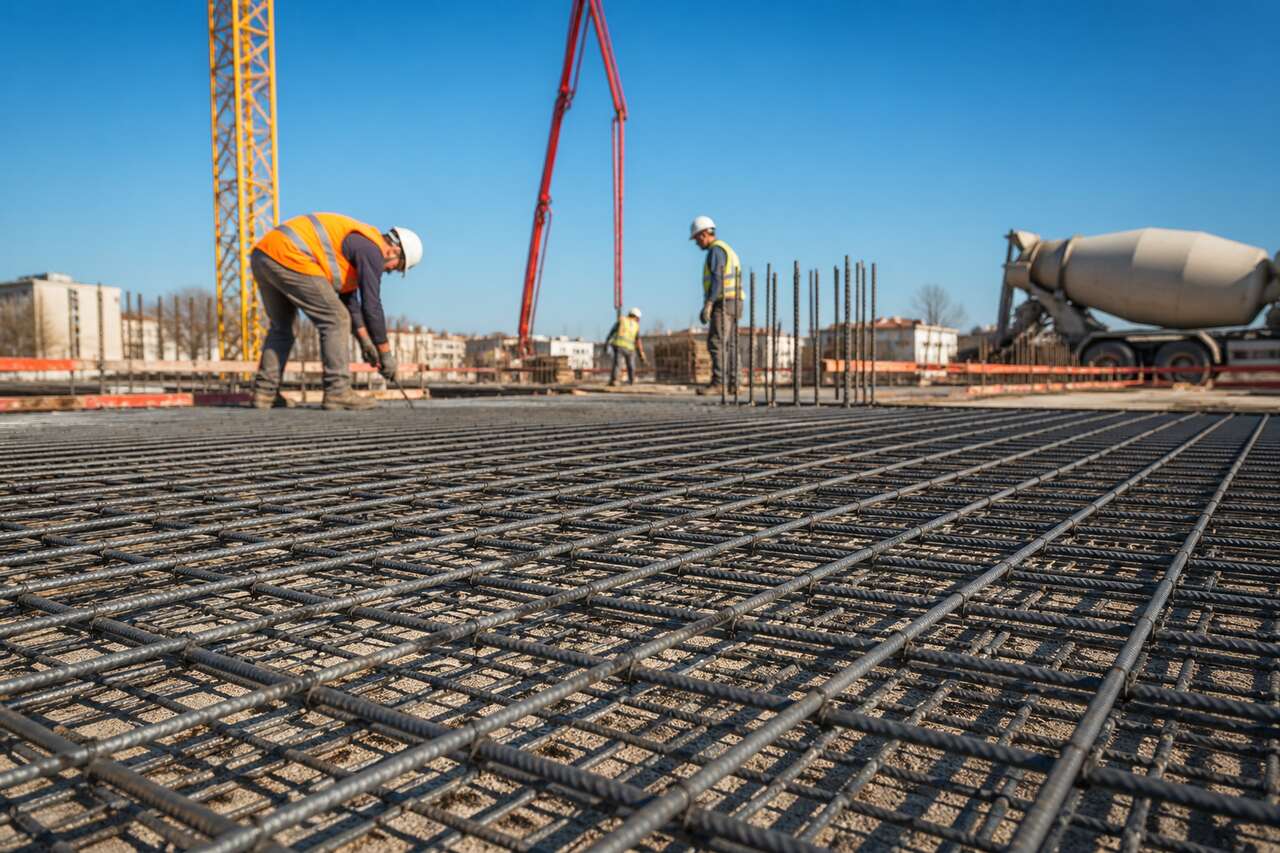

Treillis soudé ST25 : caractéristiques et applications
Définition et caractéristiques techniques du ST25
Le treillis soudé ST25 est l’une des références les plus utilisées en construction résidentielle et tertiaire. Son appellation indique qu’il fournit une section d’acier de 2,5 cm² par mètre linéaire dans chaque direction. Il est généralement composé de fils de 6 mm de diamètre espacés de 150 mm, ce qui lui confère un bon équilibre entre résistance mécanique et facilité de pose.
| Caractéristique | Valeur ST25 |
|---|---|
| Section d’acier | 2,5 cm²/ml |
| Diamètre des fils | 6 mm |
| Espacement des fils | 150 x 150 mm |
| Poids indicatif | Environ 4,4 kg/m² |
Applications privilégiées du ST25
Le ST25 est particulièrement adapté pour armer des dalles en béton soumises à des charges modérées à importantes. On le retrouve fréquemment dans les situations suivantes :
- Dalles de garage recevant des véhicules légers
- Terrasses extérieures en béton
- Planchers bas de maisons individuelles
- Fondations superficielles de faible profondeur
ST25 vs ST20 : quelle différence ?
Le ST20 est le modèle inférieur au ST25. Il offre une section d’acier de seulement 2 cm²/ml, avec des fils de 5 mm de diamètre. Il convient à des dalles soumises à des charges faibles, comme une chape intérieure dans un logement sans passage de véhicules. Pour tout projet nécessitant une résistance accrue, le ST25 reste la solution de référence, offrant un meilleur rapport entre coût et performance structurelle.
Cette comparaison entre le ST25 et le ST20 illustre l’importance de bien confronter les différentes références entre elles avant de faire son choix, ce qui mérite un examen plus approfondi des treillis dédiés aux dalles béton.
Comparaison des treillis soudés pour dalles béton
Les principales références du marché
Pour les dalles en béton, plusieurs types de treillis soudés coexistent sur le marché. Chacun répond à des exigences spécifiques en termes de charge, d’épaisseur de dalle et de type de sol. Voici un tableau comparatif des références les plus courantes :
| Référence | Section acier (cm²/ml) | Diamètre fil (mm) | Usage typique |
|---|---|---|---|
| ST20 | 2,0 | 5 | Chape légère, faible charge |
| ST25 | 2,5 | 6 | Dalle résidentielle, garage |
| ST35 | 3,5 | 7 | Dalle industrielle légère |
| ST50 | 5,0 | 8 | Plancher industriel, forte charge |
Mailles serrées ou mailles larges : quel impact sur la dalle ?
Le choix de l’espacement des mailles influence directement la répartition des contraintes dans la dalle. Une maille serrée (inférieure à 100 mm) permet une meilleure distribution des efforts sur l’ensemble de la surface, ce qui est particulièrement utile pour les dalles minces ou les sols peu portants. Une maille large (supérieure à 100 mm) convient davantage aux dalles épaisses où le béton lui-même absorbe une part importante des charges.
- Maille serrée ( : idéale pour les chapes, les dalles minces et les sols instables
- Maille large (> 100 mm) : adaptée aux dalles épaisses sur sol stable et bien compacté
L’épaisseur de la dalle : un facteur indissociable
Le treillis soudé ne peut être dissocié de l’épaisseur de la dalle dans laquelle il est noyé. Pour une dalle de 10 à 12 cm, un ST25 est généralement suffisant. Au-delà, notamment pour des dalles industrielles de 15 à 20 cm, il convient d’opter pour un ST35 ou ST50, voire de combiner deux nappes d’armatures. Le bureau d’études structure est le seul habilité à valider ces choix pour des ouvrages soumis à des règles de calcul spécifiques.
Comparer les références disponibles est une étape indispensable, mais elle ne suffit pas : encore faut-il savoir sur quels critères précis fonder sa décision finale pour son projet particulier.
Critères de choix pour un treillis soudé adapté à vos besoins
Analyser les charges et l’usage de la dalle
Le premier critère de choix est la nature des charges que devra supporter la dalle. Un passage de véhicules lourds n’impose pas les mêmes exigences qu’une terrasse piétonne. Il faut distinguer :
- Les charges permanentes (poids propre de la structure, mobilier fixe)
- Les charges d’exploitation (personnes, véhicules, stockage)
- Les charges climatiques (gel, variations thermiques)
Plus les charges sont importantes, plus la section d’acier du treillis devra être élevée.
Tenir compte de la nature du sol
Un sol argileux, humide ou peu portant exige un treillis plus résistant qu’un sol rocheux ou bien compacté. En effet, les tassements différentiels d’un sol instable génèrent des contraintes supplémentaires dans la dalle, que le treillis doit être capable d’absorber. Une étude de sol préalable est fortement recommandée pour tout projet de construction.
Respecter les normes en vigueur
Le choix du treillis doit impérativement s’inscrire dans le cadre des normes NF applicables. La norme NF A 35-080-2 définit les exigences pour les treillis soudés de structure, tandis que la NF A 35-024-2 encadre la fabrication à partir d’aciers spécifiques. Ces normes garantissent la qualité des soudures, la régularité des mailles et les caractéristiques mécaniques minimales à respecter.
-
Treillis en Acier Inoxydable pour Plantes Grimpantes, Treillis de 30 m Aux Normes de Plantation, Avec Diamètre de 3 mm, Kit de Système de Câbles Métalliques pour Plantes, pour Jardin/Mur/Béton/ClôtureClôture en Fil pour Plantes Grimpantes : L'ensemble de clôture en fil pour plantes grimpantes murales est idéal pour poser des clôtures le long des murs et autres surfaces verticales, afin de permettre aux plantes grimpantes comme le lierre, les plantes grimpantes et le jasmin étoilé de pousser sur le mur. Il sert à soutenir la croissance des plantes et à embellir l'environnement. Acier Inoxydable de Haute Qualité : Toutes les pièces sont fabriquées en acier inoxydable de haute qualité, car les clôtures en acier inoxydable peuvent supporter une charge plus importante en raison de la croissance rapide des plantes grimpantes. De plus, il présente de bonnes caractéristiques telles que la résistance au vent et à la pluie, la résistance à la rouille et à la corrosion. Conception de Bricolage : Le système de clôture en fil offre des options flexibles pour concevoir la forme grimpante de vos plantes, y compris carrée, rhombique, en éventail ou combinée. Cet ensemble de grillages peut être étendu avec d'autres ensembles de grillages. Vous pouvez concevoir librement la disposition de la clôture en fil selon vos goûts et vos besoins. Meilleure Ventilation : Le système de clôture en fil se fond presque invisiblement avec les plantes grimpantes. Un système de clôture en fil stable fournit aux plantes grimpantes la ventilation nécessaire et favorise efficacement une croissance saine des plantes. Vous Recevrez : 20 supports croisés classiques lourds, 30m x 1/8 pouces de câble en acier, 10 pinces croisées, 20 chevilles d'expansion, 20 rondelles, 80 embouts en PVC, 2 clés hexagonales internes, 1 clé universelle, 1 foret adapté, 1 paire de gants de travail. -
Armature, fibre de verre, treillis de renforcement, liaison, dalle, mur, fissures, batiment, etancheite - 10 m² (1 m x 10 m) - ARCANE INDUSTRIES☑️ ARMATURE FIBRE DE VERRE - TREILLIS ARCAFIBER ☑️ Armature fibre de verre, ARCAFIBER est un treillis de renfort pour liaison dalle mur, pour le traitement des fissures, pour l'étanchéite sous carrelage fissure piscine: c'est notamment un produit complémentaire de notre enduit souple ARCACIM S2. ☑️ Renfort pour murs et sols : résiste aux variations hygrométriques - Excellente résistance mécanique - Résiste au pourrissement - Protection durable ☑️ Idéal dans l'application de nos bétons cirés ☑️ Fabriqué en France dans notre usine ARCANE INDUSTRIES : ARCAFIBER -
B&T Metall - Barres d'armature en acier - Diamètre : 8 mm - Acier doux - Longueur : 2000 mm +0/-3 mm - Pour le renforcement de structures en béton13 barres de 2000 mm +0/-3 mm Fer à monter, acier doux, acier à béton, acier d'armature Acier d'armature pour l'armature des structures en béton Pour fondations, chutes, etc. Envoi de colis jusqu'à 30 kg - Les plus grandes quantités sont divisées en plusieurs paquets ou expédiées par transporteur.
Une fois le bon treillis sélectionné selon ces critères, sa mise en œuvre sur le chantier conditionne tout autant la qualité finale de l’ouvrage. Les règles de pose méritent donc une attention rigoureuse.
Méthodes de pose du treillis soudé : conseils et bonnes pratiques
Préparer le support avant la pose
La pose d’un treillis soudé commence bien avant de dérouler le premier panneau. Le sol doit être sec, stable et soigneusement compacté. Un hérisson de graviers ou un film polyane peut être interposé entre le sol et la dalle pour limiter les remontées d’humidité. Tout affaissement ou point mou détecté à ce stade doit être traité avant de procéder à l’armature.
Positionner correctement le treillis dans la dalle
L’une des erreurs les plus fréquentes consiste à poser le treillis directement sur le sol, ce qui le prive de tout effet mécanique. Le treillis doit être positionné dans le tiers inférieur de la dalle, à environ 3 à 4 cm du fond. Pour cela, des cales en plastique ou en béton (appelées calepins ou chaises) sont placées sous le panneau pour le maintenir à la bonne hauteur avant le coulage.
Respecter les recouvrements entre panneaux
Lorsque la surface à couvrir nécessite plusieurs panneaux, ceux-ci doivent se chevaucher sur une longueur suffisante pour assurer la continuité de l’armature. Les règles généralement appliquées sont :
- Recouvrement d’au moins deux mailles dans chaque direction
- Fixation des chevauchements par des ligatures en fil de fer
- Décalage des joints entre rangées adjacentes pour éviter les lignes de faiblesse continues
Couler le béton dans les règles de l’art
Une fois le treillis en place, le coulage du béton doit se faire sans déplacer les panneaux. Il est conseillé de vibrer le béton à l’aide d’une aiguille vibrante pour éliminer les bulles d’air et garantir une bonne enrobage des armatures. Un béton mal vibré peut laisser des vides autour des fils, ce qui fragilise l’ensemble de la structure.
La maîtrise de la pose est une condition nécessaire mais pas suffisante : le budget et les aspects réglementaires liés à l’achat du treillis méritent également d’être examinés avec soin.
Coût, normes et astuces pour l’achat d’un treillis soudé
Quel budget prévoir pour un treillis soudé ?
Le prix d’un treillis soudé varie en fonction de plusieurs paramètres : le type de treillis, le format du panneau, le diamètre des fils et la quantité commandée. À titre indicatif :
| Type de treillis | Prix indicatif au m² |
|---|---|
| ST20 (format standard) | 3 à 5 €/m² |
| ST25 (format standard) | 5 à 8 €/m² |
| ST35 (format standard) | 8 à 12 €/m² |
Ces prix s’entendent hors pose et hors transport. Les achats en grande quantité permettent généralement de négocier des tarifs dégressifs auprès des fournisseurs spécialisés.
Vérifier la conformité aux normes avant l’achat
Avant tout achat, il est indispensable de s’assurer que les panneaux proposés sont bien conformes aux normes NF en vigueur. Un treillis non certifié peut présenter des défauts de soudure, une section d’acier inférieure aux valeurs annoncées ou une qualité d’acier insuffisante. La présence d’un marquage CE et d’un certificat de conformité doit être systématiquement exigée.
Astuces pour optimiser son achat
Quelques bonnes pratiques permettent de réduire les coûts et d’éviter les mauvaises surprises :
- Calculer précisément la surface à couvrir en ajoutant 10 à 15 % pour les recouvrements et les chutes
- Comparer les offres de plusieurs fournisseurs, en incluant les frais de livraison dans le calcul
- Privilégier les achats groupés si plusieurs chantiers sont prévus simultanément
- Vérifier le poids et les dimensions réels des panneaux à réception pour détecter toute anomalie
-
4PCS Fil d'acier - 110 m x 0,8 mm Fil D'attache De Barre D'armature en Carbone Pour Machine De Liage Automatique De Barres D'armature Outil de Fixation pour Machine de Fixation AutomatiqueMatériau en Acier à Faible Teneur en Carbone: Ce fil d'armature est fabriqué en acier à faible teneur en carbone de haute qualité. Grâce à un processus élaboré d'estampage, de décapage à l'acide, de recuit à haute température, de galvanisation à chaud et de refroidissement, la couche de zinc revêtue est épaisse. La bobine est étroitement reliée, pratique à transporter et ne prend pas de place Spécification de Taille: Type d'article : fil d'attache de barre d'armature ; Matériau : acier à faible teneur en carbone ; Diamètre du fil : 0,8 mm ; Longueur de fil: 110m Durée de Vie de Longue Durée: La riselant acier réutilisable est épaissie et renforcée, ce qui n'est pas facile de casser la bobine et d'éviter le problème de l'enchevêtrement du fil de renfort; l'fil de fer barbelé à haute résistance est difficile à endommager et a une durée de vie plus longue Largement Utilisé: Chaque fois que vous pensez à attacher du fil, vous le trouverez indispensable pour votre travail avec diverses fonctionnalités. Le fil de renforcement est largement utilisé dans le marché de la construction, y compris les bâtiments civiles, les tuyaux de mise à la terre, les planchers de chauffage, les barres en acier, etc Conception de Stockage en Rouleau Fil de Liage : Bénéficiant d'une résistance et d'une élasticité remarquables, notre fil de bricolage en acier inoxydable, fil d'attache de barres d'armature en acier résiste aux pliages répétés sans se fissurer, fil de suspension pour cadre pour les tâches de regroupement facilitant la mise en forme pour diverses applications. Son fil de liage de barre d'armature à enroulement serré, sa nature légère et sa compacité facilitent le transport tout en économisant de l'espace de stockage -
Flandria Fil de fer Acier galvanisé 1,5mm Bobine 50m Fil attache métallique pour plante, bricolage, loisirsFIL ACIER GALVANISÉ RÉSISTANT : fil de fer galvanisé, résiste bien à la corrosion DIMENSION : diamètre 1,5 mm, un compromis entre la souplesse et la résistance POLYVALENT : à utiliser pour vos bricolages et créations artisanales ou bien au jardin ou au potager pour ligaturer les arbustes, attacher les tuteurs… -
Fil de fer Acier galvanisé 1,3mm Bobine 50mFIL ACIER GALVANISÉ RÉSISTANT : fil de fer galvanisé, résiste bien à la corrosion DIMENSION : diamètre 1,3 mm, un compromis entre la souplesse et la résistance POLYVALENT : à utiliser pour vos bricolages et créations artisanales ou bien au jardin ou au potager pour ligaturer les arbustes, attacher les tuteurs…
Le treillis soudé est un matériau dont la sélection, la pose et l’achat obéissent à des règles précises qu’il serait risqué de négliger. Choisir le bon type selon les charges attendues, respecter les normes de fabrication, soigner la mise en œuvre et optimiser son budget sont les quatre piliers d’un projet réussi. Que ce soit pour une dalle de garage, une terrasse ou un plancher industriel, ce matériau reste l’armature de référence pour garantir la durabilité et la solidité des ouvrages en béton.
